ZF系列真空负压站

  该设备可以为国内各类大中型医院提供医用气体中心站的真空源,该设备广泛应用于化工、医药行业的真空站,轻工行业的装罐系统,汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等,并承接各医院集中供氧,负压及吸引工程的设备安装。
性能特点:
  1、该装置自第一次启动后,全部运行过程可以实现全自动控制。其工作过程中,真空系统内各处的真空度始终在其允许范围内上下波动,其波动范围可根据用户要求进行调整。若出现真空度低于调定值时,报警器将发出警告。
  2、该装置在无人操作情况下对系统进行自动控制,在停电时可自动封闭真空系统。
  3、该装置配备一台汽水分离器,从而可以节约水源并减少环境污染。

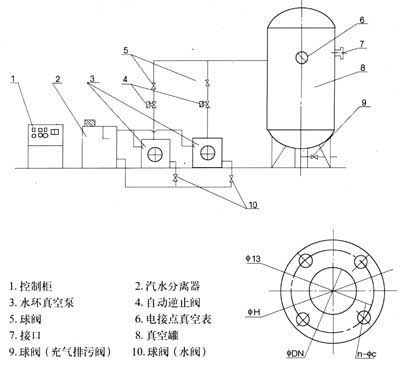

安装尺寸图

型号

真空罐容积
m3

真空度波动范围
MPa

外形尺寸
接口法兰尺寸
H
B
C
DN
n
 ZF-1.5
1.5
5.3~1.9×10-2
2700×1700×2600
145
125
9
80
8
 ZF-3
3
2700×1700×3000
165
145
9
100
8
 ZF-5
5
3000×2000×3600
200
175
11
125
8
