W、WY系列往复式真空泵技术规格：
| 型号 |
WY-50(V5) |
WY-100(W4) |
WY-200(W5) |
W3 |
W4-A |
W4-1 |
W5-1 |
W-300 |
| 抽气速率（m3/h) |
200 |
370 |
770 |
200 |
370 |
370 |
770 |
1080 |
| 极限压力（Pa) |
1300 |
1300 |
1300 |
2600 |
2600 |
2600 |
2600 |
2600 |
| 转速（r.p.m) |
300 |
200 |
200 |
300 |
200 |
530 |
430 |
300 |
| 配用电机（Kw) |
5.5 |
11 |
22 |
5.5 |
11 |
11 |
22 |
30 |
汽缸直径x行程
(mm) |
250x150 |
350x200 |
455x250 |
250x150 |
350x200 |
250x150 |
350x200 |
450x200 |
| 气管直径
(mm)
|
进 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
| 出 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
| 水管直径
（mm)
|
进 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 出 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 体积 |
长 |
1435 |
1819 |
2357 |
1418 |
1819 |
1486 |
1805 |
1980 |
| 宽 |
624 |
876 |
1010 |
630 |
876 |
520 |
670 |
745 |
| 高 |
710 |
900 |
1162 |
650 |
900 |
720 |
860 |
980 |

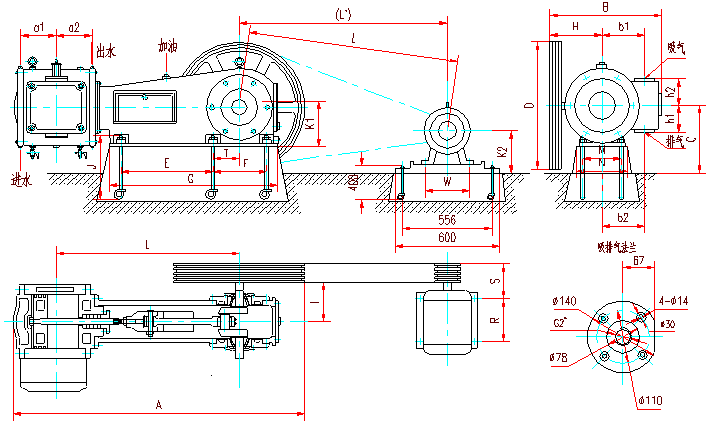

W3往复式真空泵安装尺寸图：

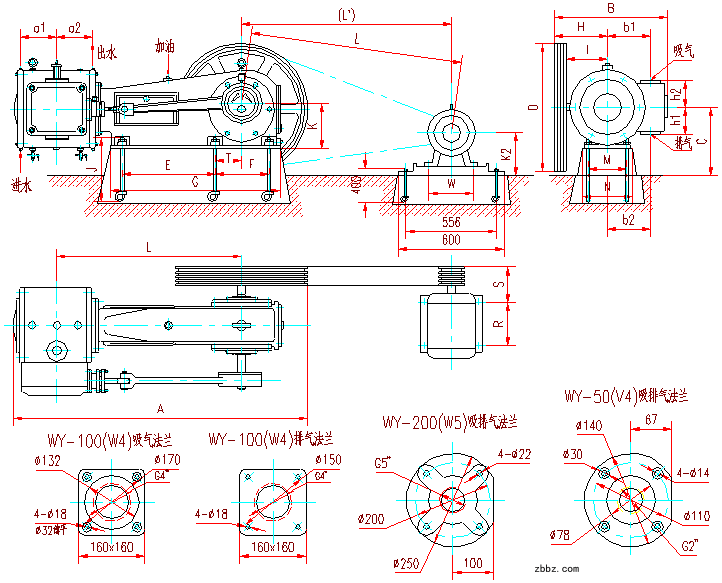

WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图：

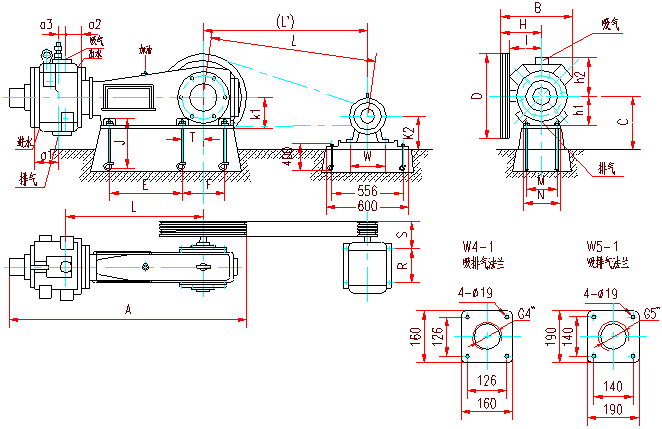

W4-1、W5-1往复式真空泵安装尺寸图：

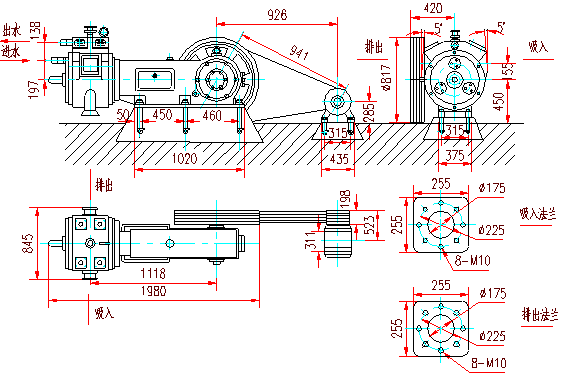

W300往复式真空泵安装尺寸图：
| 代号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
L' |
l |
三角带型号 |
| WY-50(V5) |
1435 |
624 |
375 |
707 |
430 |
260 |
815 |
282 |
198 |
400 |
186 |
808 |
787 |
882 |
B型 L=2997 |
| WY-100(W4) |
1819 |
876 |
500 |
892 |
520 |
330 |
1031 |
481 |
356 |
630 |
220 |
1388 |
1359 |
1102 |
B型 L=4500 |
| WY-200(W5) |
2357 |
1010 |
680 |
1162 |
655 |
400 |
1256 |
418 |
254 |
630 |
260 |
1360 |
1293 |
1397 |
C型 L=5000 |
| W3 |
1418 |
630 |
400 |
640 |
430 |
260 |
815 |
283 |
115 |
400 |
186 |
910 |
886 |
882 |
B型 L=3048 |
| W4-1 |
1486 |
520 |
400 |
537 |
430 |
260 |
815 |
300 |
150 |
400 |
186 |
956 |
939 |
832 |
C型 L=3023 |
| W5-1 |
1805 |
670 |
500 |
542 |
520 |
330 |
1035 |
383 |
213 |
630 |
220 |
935 |
904 |
1026 |
C型 L=3048 |
| 代号 |
M |
N |
T |
W |
R |
S |
a1 |
a2 |
b1 |
b2 |
h1 |
h2 |
k2 |
泵地脚螺栓 |
导轨地脚螺栓 |
| WY-50(V5) |
200 |
260 |
130 |
216 |
140 |
179 |
171 |
171 |
115 |
241 |
154 |
202 |
192 |
M16×400 |
M16×400 |
| WY-100(W4) |
260 |
326 |
165 |
254 |
254 |
243 |
216 |
216 |
140 |
337 |
244 |
272 |
220 |
M20×630 |
M16×400 |
| WY-200(W5) |
290 |
370 |
200 |
318 |
305 |
307 |
300 |
300 |
430 |
430 |
299 |
299 |
260 |
M24×630 |
M16×400 |
| W3 |
200 |
260 |
130 |
216 |
140 |
179 |
171 |
171 |
115 |
241 |
154 |
202 |
192 |
M16×400 |
M16×400 |
| W4-1 |
200 |
260 |
130 |
256 |
210 |
229 |
171 |
121 |
a3:50 |
260 |
260 |
220 |
M16×400 |
M16×400 |
| W5-1 |
260 |
326 |
165 |
318 |
305 |
307 |
230 |
147 |
a3:83 |
325 |
325 |
260 |
M20×630 |
M16×400 |
