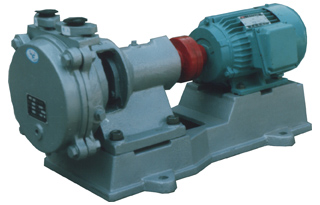

SZB系列水环式真空泵 |
|
|
SZB型真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水、不含有固体颗粒的气体。最大真空度可达80%，被广泛应用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。 |
SZB系列水环真空泵技术规格：
型号 |
排气量 | 吸 入 真 空 (mmHg) |
最大真空度 |
泵转速 (r.p.m) |
电机功率 (Kw) |
口径(mm) |
泵重 (整机) (Kg) |
||
m3/h |
L/S |
||||||||
| 吸入 | 排出 | ||||||||
| SZB-4 | 19.8 | 5.5 | 440 | 80% | 1410 | 1.5 | G1" | G1" | 115 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
| SZB-8 | 38.2 | 10.6 | 440 | 80% | 1420 | 2.2 | G1" | G1" | 130 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||

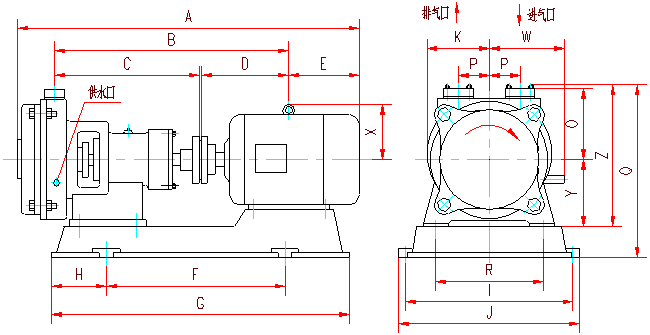

SZB-4、SZB-8水环式真空泵外形及安装尺寸图
|
代号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
Y
|
Z
|
W
|
R
|
Q
|
P
|
O
|
X
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SZB-4
|
763
|
508
|
313
|
193
|
182
|
400
|
665
|
133
|
315
|
365
|
140
|
136
|
286
|
155
|
180
|
366
|
54
|
116
|
110
|
|
SZB-8
|
820
|
527
|
313
|
212
|
195
|
400
|
665
|
133
|
345
|
395
|
140
|
136
|
286
|
180
|
180
|
378
|
54
|
116
|
158
|
