2X系列旋片式真空泵 |
|
2X系列旋片式真空泵是用来对密封容器抽除气体而获得真空的基本设备。 2X系列真空泵可单独使用，亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。医疗卫生和实验室，亦可配备此泵。 注意：该泵不宜抽除含氧过高、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体，也不能用来把气体从一个容器送到另一个容器作输送泵。设有掺气阀时，可抽送适量可凝性气体。 |
2X系列双级旋片真空泵技术规格：
| 型号 | 2X-2 | 2X-4 | 2X-8 | 2X-15 | 2X-30A | 2X-70A |
| 极限分压强(Pa) | <6x10-2(<5x10-4 torr) | |||||
| 极限全压强(Pa) | <2.66(<2x10-2 torr) | |||||
| 抽速（L/s) | 2 | 4 | 8 | 15 | 30 | 70 |
| 电机功率（kW) | 0.37 | 0.55 | 1.1 | 2.2 | 3 | 5.5 |
| 进气口直径(mm) | 25 | 28(25) | 34(40) | 36 | 65 | 80 |
| 冷却方式 | 自然风冷 | 水冷 | ||||
| 注油量 | 0.35 | 0.55 | 0.6 | 4.2 | 3.2 | 5 |
| 重量(kg) | 40 | 60 | 78 | 128 | 231 | 375 |

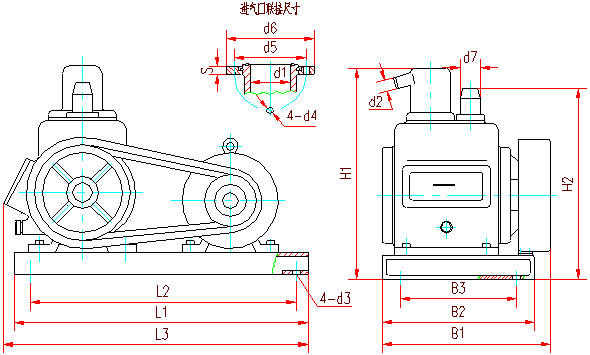

2X系列双级旋片真空泵安装尺寸：
|
代号
|
H1
|
H2
|
L1
|
L2
|
L3
|
B1
|
B2
|
B3
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2X-2
|
348
|
326
|
460
|
400
|
460
|
280
|
260
|
170
|
φ25
|
φ29
|
φ7
|
/
|
/
|
/
|
φ29
|
|
2X-4
|
375
|
360
|
520
|
480
|
533
|
300
|
260
|
200
|
φ25
|
φ28
|
φ11
|
/
|
/
|
/
|
φ28
|
|
2X-8
|
408
|
403
|
560
|
520
|
593
|
328
|
280
|
210
|
φ40
|
φ44
|
φ11
|
/
|
/
|
/
|
φ44
|
|
2X-15
|
540
|
490
|
775
|
736
|
792
|
531
|
495
|
364
|
φ36
|
G2.5"
|
φ14
|
φ7
|
φ70
|
φ85
|
/
|
|
2X-30A
|
540
|
540
|
780
|
730
|
780
|
500
|
390
|
340
|
φ63
|
G2.5"
|
φ16
|
φ9
|
φ105
|
φ125
|
/
|
|
2X-70A
|
692
|
675
|
908
|
848
|
908
|
650
|
530
|
470
|
φ80
|
G3"
|
φ20
|
φ9
|
φ125
|
φ145
|
/
|
