2SK系列两级水环式真空泵及2SK-P1大气喷射泵机组

2SK-P1大气喷射泵机组

  2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
  它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
  2SK系列适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件,在配用大气泵时,真空度可达-750mmHg。
  工作真空范围为-0.03---0.08MPa。
主要特点:
  • 比较单级水环真空泵而言,具有真空度高、在高真空区抽速大等特点;
  • 结构紧凑、维修方便;
  • 应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体;
  • 主要用水作为工作介质,维护费用低;
  • 可以在较为恶劣的环境下工作。
2SK系列两级水环式真空泵技术规格
型号
抽气量
(米3/分)
极限真空
(MPa)
(毫米汞柱)
功率
(千瓦)
泵转速
(转/分)
供水量
(L/min)
口径
(mm)
泵重
(含电机)
(Kg)
最大
吸入压力为
-0.093MPa
(-700mmHg)
2SK-1.5
1.5
0.9
-0.097(-725)
4
1440
10-15
40
40
140
2SK-3
3
2
-0.097(-725)
7.5
1440
15-20
40
40
180
2SK-6
6
4
-0.098(-735)
15
1460
25-35
50
50
250
2SK-12
12
8
-0.098(-735)
22
970
40-50
100
100
400
2SK-20
20
14
-0.098(-735)
45
740
60-80
125
125
550
2SK-30
30
20
-0.098(-735)
55
741
60-80
125
125
700
2SK-P1系列两级水环式真空泵-大气喷射泵机组技术规格
型号
抽气量
(米3/分)
极限真空
(MPa)
(毫米汞柱)
功率
(千瓦)
泵转速
(转/分)
供水量
(L/min)
口径
(mm)
泵重
(含电机)
(Kg)
最大
吸入压力为
-0.093MPa
(-700mmHg)
2SK-1.5P1
1.5
0.9
-0.099(-750)
4
1440
10-15
40
40
140
2SK-3P1
3
2
-0.099(-750)
7.5
1440
15-20
40
40
180
2SK-6P1
6
4
-0.099(-750)
15
1460
25-35
50
50
250
2SK-12P1
12
8
-0.099(-750)
22
970
40-50
100
100
400
2SK-20P1
20
14
-0.099(-750)
45
740
60-80
125
125
550
2SK-30P1
30
20
-0.099(-750)
55
741
60-80
125
125
700
注:1、表中所列性能指标指下列规定条件下的性能指标:
   ① 大气压力为0.1013MPa(760mmHg)
   ② 进水温度15℃
   ③ 吸入空气温度20℃
   ④空气相对温度70%
  2、供水量为吸入压力-0.05MPa(-400mmHg)时的数值,极限真空时可大于此值。
  3、性能允差±10%
  4、吸气压力为-0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。

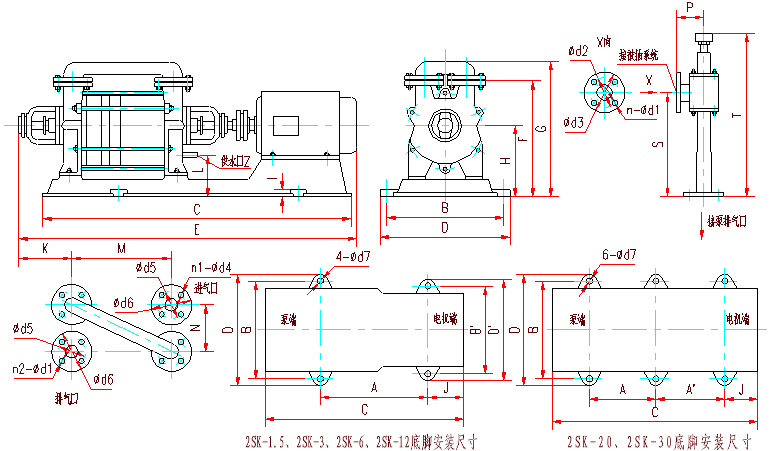

外形及安装尺寸图


代号
A
A'
B
B'
C
D
D'
E
F
G
H
I
J
K
L
2SK-1.5P1
605
/
360
360
950
410
410
1150
422
485
270
30
125
214
162
2SK-3P1
710
/
400
400
1136
460
460
1346
417
491
265
35
159
214
157
2SK-6P1
863
/
420
420
1391
470
470
1623
500
608
315
30
218
234
183
2SK-12P1
1038
/
520
460
1642
580
520
1965
615
750
375
30
216
246
183
2SK-20P1
700
700
690
/
1972
750
/
2306
840
1004
500
30
306
283
225
2SK-30P1
810
750
720
/
2215
780
/
2715
840
1004
500
30
344
283
225
代号
M
N
P
S
T
Z
n1
n2
d1
d2
d3
d4
d5
d6
d7
2SK-1.5P1
264
162
99
180
360
G1/2"
4
4
14
92
120
18
110
150
14
2SK-3P1
344
162
99
357
570
G1/2"
4
4
18
120
152
18
110
150
14
2SK-6P1
429
210
99
515
734
G1/2"
4
4
18
120
152
18
125
160
18
2SK-12P1
599
280
120
565
800
G1/2"
6
6
14
150
180
14
170
200
27
2SK-20P1
619
350
180
774
1022
G3/4"
8
8
18
200
235
18
200
235
27
2Sk-30P1
749
350
180
1016
1264
G3/4"
8
8
18
200
235
18
200
235
27

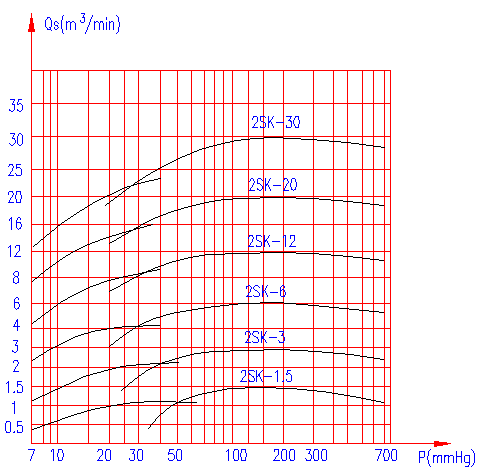

两级水环真空泵一级大气泵抽速曲线

两级水环真空泵一级大气泵抽速曲线
