2BV2液环泵外形尺寸

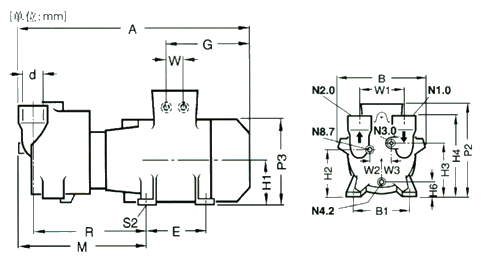

2BV2外形图

型号
A
B
B1
E
H1
H2
H3
H4
H6
M
P2
2BV2060
455
186
140
100
90
118
126
195
37.5
244
250
2BV2061
476
186
140
100
90
118
126
195
37.5
263
250
2BV2070
545
223
160
140
100
128
146
222
33
280
270
2BV2071
566
223
190
140
112
140
158
234
45
309
300
型号
P3
R
S2
W1
W2
W3
d
N3.0
N4.2
N8.7
2BV2060
180
217
φ10
110
25.5
21
G1"
G3/8"
G1/4"
G3/8"
2BV2061
180
236
φ10
110
25.5
21
G1"
G3/8"
G1/4"
G3/8"
2BV2070
203
252
φ12
110
33
27
G11/2"
G3/8"
G1/4"
G3/8"
2BV2071
225
278
φ12
110
33
27
G11/2"
G3/8"
G1/4"
G3/8"

2BV5液环泵外形尺寸

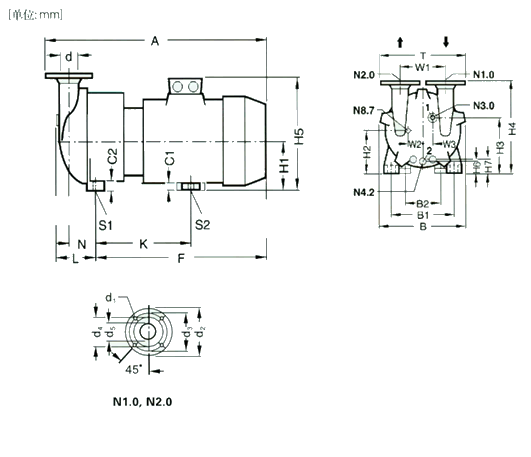

2BV5外形图

型号
A
B
B1
B2
C1
C2
H1
H2
H3
H4
H5
2BV5110
637
325
255
190
41
26
140
156
202
361
328
2BV5111
679
325
265
216
36
26
150
166
212
371
363
2BV5121
771
347
265
216
36
26
150
167
217
385
363
2BV5131
852
377
300
254
35
30
175
194
249
427
435
2BV5161
1044
479
370
370
30
30
210
225
303
521
485
型号
H6
H7
K
L
F
N
S1
S2
T
d1
d2
2BV5110
38
57
342
130
464
92
φ12
φ12
340
19
160
2BV5111
48
68
348
130
500
92
φ12
φ12
340
19
160
2BV5121
39
60
430
147
584
97
φ12
φ12
381.5
19
182
2BV5131
53
76
477.5
147
658.5
103
φ15
φ15
381.5
19
182
2BV5161
51
80
625
201
808
138
φ15
φ15
450
22
200
型号
d3
d4
d5
W1
W2
W3
d
N3.0
N4.2
N8.7
2BV5110
123
97
52
180
52
27
DN50
G3/4"
G3/8"
G3/8"
2BV5111
123
97
52
180
52
27
DN50
G3/4"
G3/8"
G3/8"
2BV5121
142
113
66.5
200
57
29
DN65
G3/4"
G3/8"
G3/8"
2BV5131
142
113
66.5
200
57
29
DN65
G3/4"
G3/8"
G3/8"
2BV5161
156
130
80
250
81
41
DN80
G3/4"
G3/8"
G3/8"
